FLIR OGIで目に見えないCO2排出量を可視化

ドイツの公共放送局ZDFは、温室効果ガス二酸化炭素（CO2）とその価格に関するドキュメンタリーを制作し、グローバルビジネス雑誌のショー、マクロのために。そのために、ZDFの記者マンフレッド・ケスラーと写真家アーミン・ヴァーターは、人間には見えないCO2の存在を実証するための信頼できる方法を必要としていました。赤外線サーマルカメラのグローバルマーケットリーダーであるフリアーシステムズは、CO2の可視化に特化したカメラを製造しています。

3SATとMAKROについて

3satは、ZDF、オーストリアの放送局ORF、スイスのSRG SSR、およびARD地域放送局による共同の取り組みとして運営されている、広告のないドイツ語の公共テレビ局です。マインツの放送センターからZDFが率いるこの駅は、社内で多くの有益な番組を制作しています。雑誌のショー、マクロは、人々、詳細、そして全体的なグローバルな文脈を見据えて、世界経済について毎週報告しています。

フリアーシステムズのGF343でフランクフルト空港で撮影したカメラマンのアーミン・ベイターと同僚のラッセ・ブリュニエス。

FLIR GF343 ドイツテレビで動作中

報告者のマンフレッド・ケスラー氏は、特定の赤外線カメラがCO2を可視化する能力を実証したビデオを見た後、フリアーシステムズとの協力を求めるよう促されたと述べています。ビデオでは、特殊なフィルターを備えたサーモグラフィカメラが、CO2を吸い出す人や動物などからのCO2排出量をどのように可視化するかを明確に確認できます。しかし、このカメラは、自動車、飛行機、化学プラントからの排出も示しています。

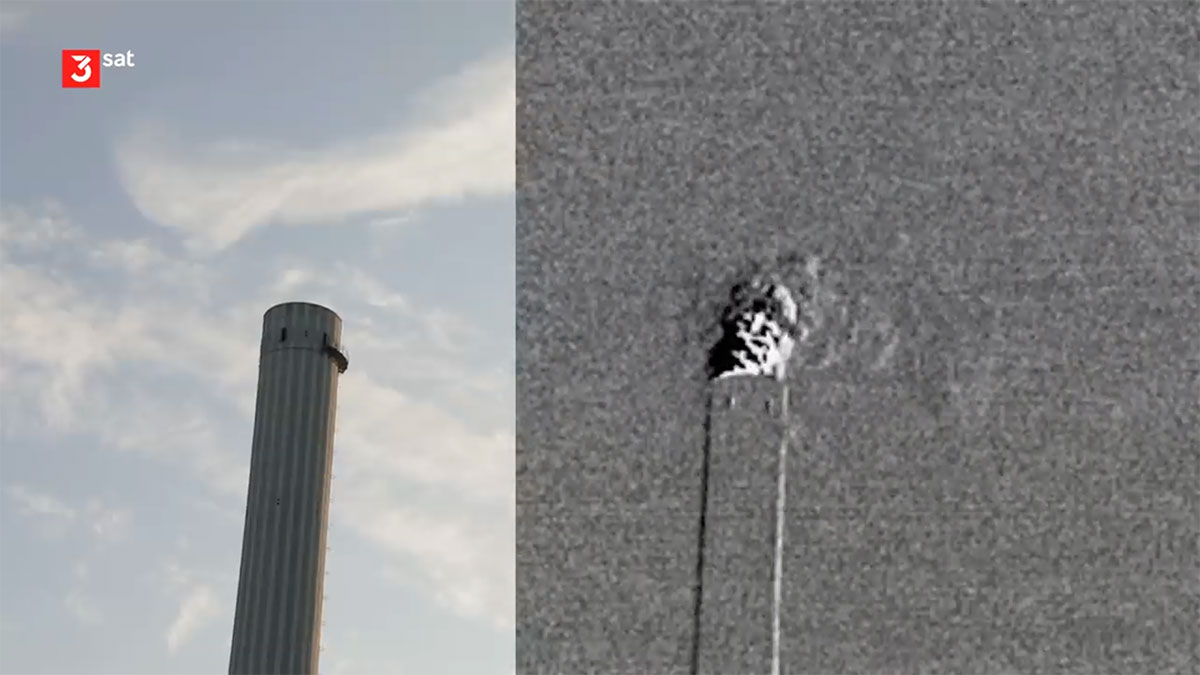

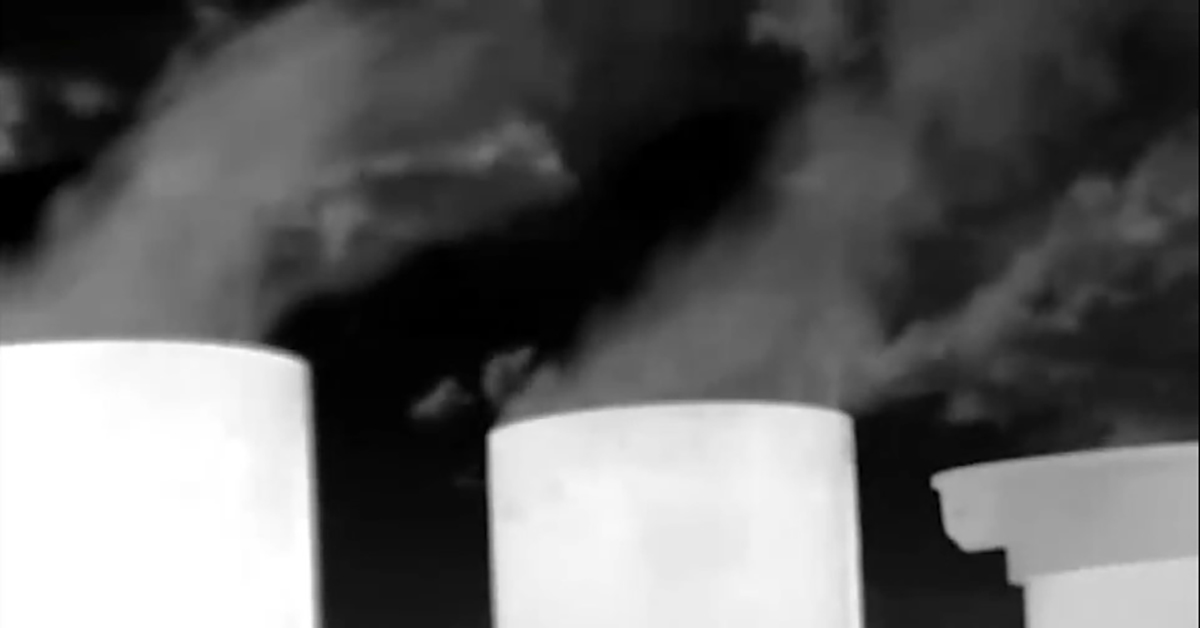

化学植物の煙突は、肉眼では不活性のようです。しかし、FLIR GF343は明確なCO2プルームを示しています。

もちろん、すべての赤外線カメラがガスを見ることができるわけではありません。通常、サーモグラフィカメラは、熱を視覚化するための色としてシーン内の異なる温度のみを表示します。ガスを見るには、冷却検出器、特定の波長、特殊なフィルターを備えたカメラが必要です。FLIR ONE®スマートフォンのアタッチメントなどの手頃な価格のオプションにより、従来のサーモグラフィカメラは近年より一般的になっていますが、ドイツ全土でCO2を視覚化できるカメラはわずかです。

カメラの内側のルック

FLIR GF343は、インジウムアンチモン（InSb）、元素インジウム（In）とアンチモン（Sb）の化学化合物からなる高感度検出器を備えており、光電子の赤外線センサーに適した材料です。この検出器には、4200 nm～4400 nmの非常に狭いスペクトル範囲の画像を記録できる特別なフィルターが装備されています。これはまさにCO2を可視化できる赤外線スペクトル範囲です。しかし、これが機能するには、検出器自体が非常に冷たくなる必要があります。-198°C で正確です。このため、非常に低温を生成するスターリングクーラーがカメラに設置されています。これには時間がかかります。クーラーの電源を入れた後、検出器が十分に冷え、カメラを使用できるまで、約5分間動作します。

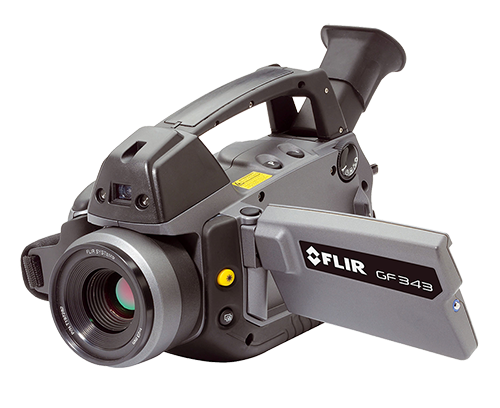

FLIR GF343は、検出器に直接気化された特殊なフィルターによりCO2を可視化します。

トレーニング、HSMモード、カラーパレットの選択

写真家のArmin Vater氏と同僚のLasse Brünjes氏は、撮影前にフランクフルトのFLIR SystemsがFLIR GF343の運用について紹介しました。彼らは、カメラの一般的な動作機能（ビデオや静止画像の録画、設定の変更、バッテリーの変更など）だけでなく、サーモグラフィーにとって重要ないくつかの特別な機能についても学びました。フリアーシステムズのカメラは、赤外線の強度にさまざまな色を割り当て、この目に見えないスペクトルを人間の目で見ることができるようにするパレットを提供しています。パレットは単にモノクロで、コールドエリアはダークグレー、ブラックとウォームエリアはライトグレーとホワイトで表示することができます。このようなパレットは、単純な色調によって、暗い環境の中で明るい白い点として遠くから人を簡単に検出することができるため、セキュリティ部門で使用されるサーモグラフィカメラ用に選択されることが多い。ただし、カメラには、ホワイト/イエローからダークレッド/パープルまで、レインボーパレットやアイロンカラーパレットなどの他のパレットもあります。特別な高感度モード（HSM）により、特にガス排出の明確な表示が可能になり、ビデオ画像の移動に役立ちます。

しかし、このサーモグラフィカメラを使うには専門知識が必要です。例えば、サーモグラフィカメラでガラスを覗くことは不可能であり、ガラスレンズではなくゲルマニウム元素で作られたレンズである。ところで、ハリウッド映画で時々見られるように、壁を通して人々を認識したり、署名を加熱することも不可能です。

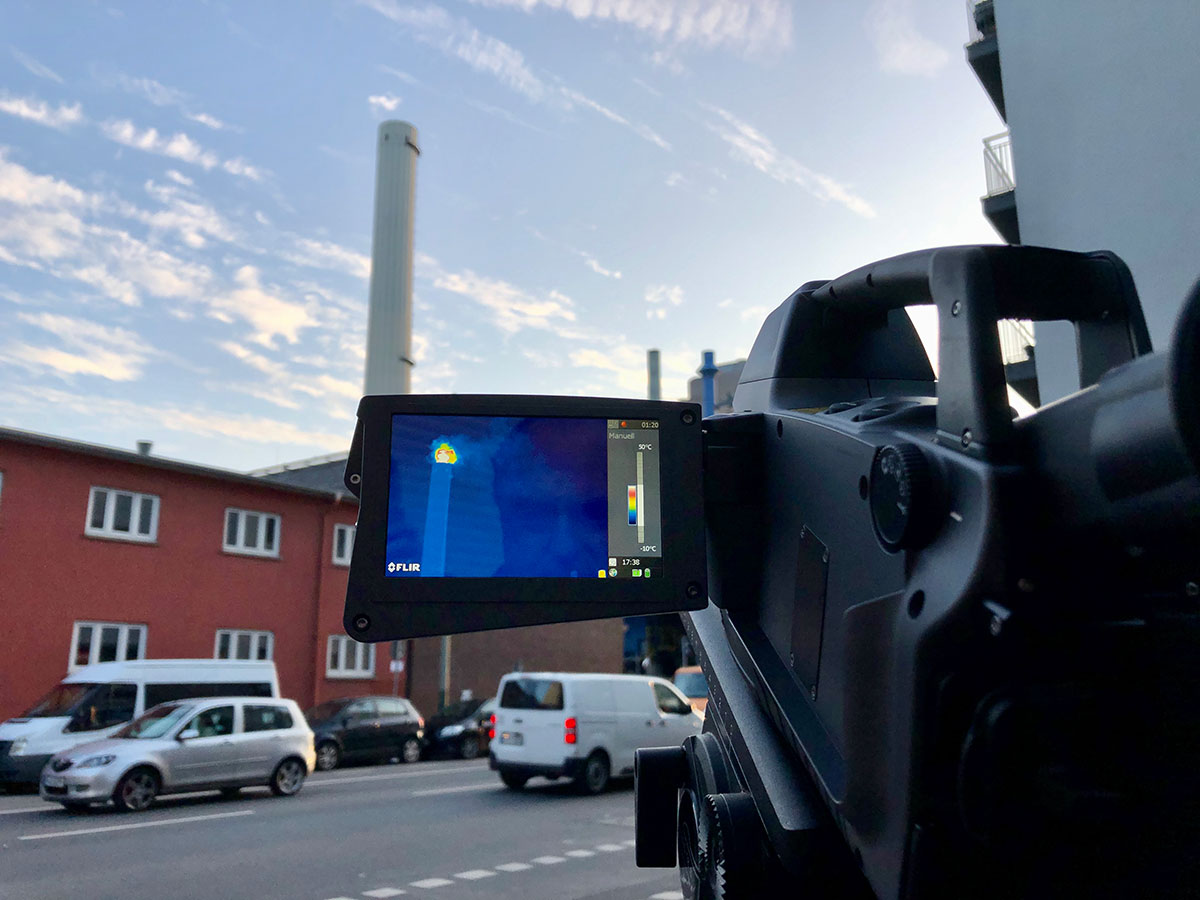

FLIR GF343は、化学プラントのCO2排出量を可視化します。

しかし、それはマクロのフィルムチームがFLIR GF343で達成したかったことではありませんでした。その代わりに、カメラマンのArmin Vaterと彼の同僚のLasse Brünjesは、混雑した交差点での自動車の排出、フランクフルト空港の飛行機のCO2排出、化学プラントの煙突、住宅ビルの煙突、そして息を吐く人々を撮影しました。これは驚くべき洞察をもたらしました：化学プラントの煙突は肉眼では不活性に見えましたが、FLIR GF343は透明なCO2プルームを示しました。

ドキュメンタリーチームは、この報告書の調査結果の多くを明らかにしませんが、最終的な放送は、製造、旅行、およびその他の産業からのCO2排出量に関するより多くの洞察を提供します。2019年12月3Satに放映されたマクロのエピソードは、2023年12月12日までマクロメディアセンターでオンラインで視聴することができます。FLIR GF343の詳細については、flir.com/gf343。
