FLIR Scionが、電力線の点検における第一歩を強化する理由

電力線の熱点検自体は、目新しいものではありません。電力会社は、これまでも、ヘリコプターを使用した上空からの点検と、地上の点検員に高性能の熱カメラを装備させることで、サーモグラフィを活用してきました。こうした従来の方法は信頼性が高い反面、コストと時間の制約から、スケーラビリティの面で限界があります。FLIR Scion Outdoor Thermal Monocular（OTM）は、熱画像による分析能力を通して、広範な従業員を支援します。

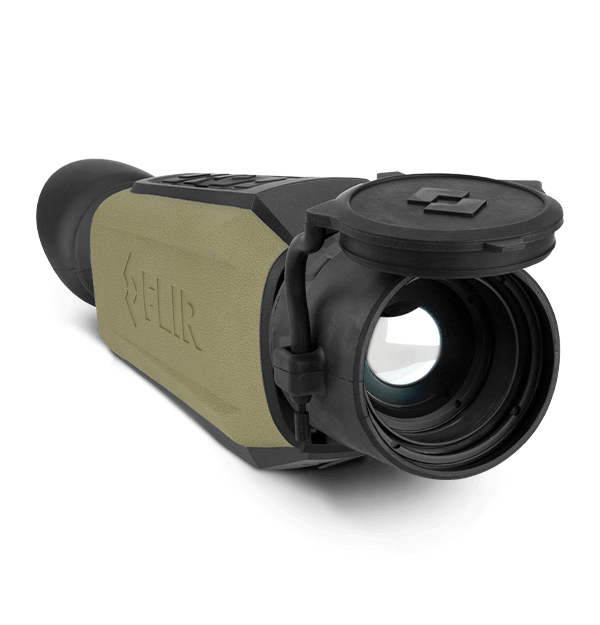

FLIR Scion OTM

都市の一部で停電が発生することは、残念ながら珍しいことではありません。そして、その原因箇所を突き止める作業は、時間がかかり煩雑になりがちです。電力線の故障箇所を見つけるには、作業員がユーティリティトラックで電線に沿って走行しながら、目視で損傷を探すのが一般的です。夜間に障害が発生した場合は、トラックに高出力の照明を搭載することがよくあり、もう一人の作業員が照明を当てて電力線を照らして作業します。問題の箇所が見つかるまでに、何キロメートルにもわたる電力線を点検することもあります。ほとんどの電力障害は発生時に熱を伴うため、熱画像を使うことで、問題箇所の特定が格段に早くなります。

遠くからでも鮮明な熱画像を生成できるカメラがあれば、不具合のある電力線の問題をより正確に絞り込むことができます。FLIR Scion OTMは、FLIR Boson®コアによって、640 × 480の高解像度で60 Hzの熱画像を生成します。最大到達距離は最大2,400 m（約1.5マイル）におよび、数百メートル離れた場所からでも、ホットスポットを捉えることが可能です。そのため、広範囲にわたる電力線を一度に点検し、異常箇所を見つけてから詳しく再点検するといった効率的な運用が可能になります。さらに、Scion OTMは、片手での屋外使用を前提に設計しているので、長時間の点検作業でも携行しやすくなっています。

過度の熱を発する電気系の問題は、すべてFLIR Scionに現れますが、以下では、電力線によく見られる問題をいくつか強調しています。

碍子の不具合

電力線に使われる碍子は、ディスク状の形をした絶縁素材で作られており、電力線同士か電柱との接触を防ぐ役割を果たします。碍子は、機械的ストレスと電気的なストレスに耐えるよう設計していますが、腐食、ほこり、湿気の蓄積などが原因で劣化することがあります。こうした異物が碍子に大量に付着すると、電流が流れる際に熱を発し、明るくなってモノキュラーに現れます。

変圧器

変圧器は、一次側の電力線が運ぶ高電圧電力を変換し、顧客が使える電圧に下げます。変圧器は、低電圧ネットワークの中核を担っており、故障すると、数千の顧客におよぶ大規模な停電につながる可能性があります。変圧器は、機器の状態不良、電気素子か機械要素の劣化、あるいは不適切な操作条件などが原因で、過熱することがあります。FLIR Scionを使用すれば、通常より高温で稼働している変圧器を簡単に特定できます。

スプライスの不良

スプライスを圧着する前に、アルミ線の残留物をきちんと除去していないと、接続部の抵抗が高くなり、最終的に故障を引き起こす恐れがあります。スプライスに不具合があると、抵抗が大きくなり、熱画像からは、発光しているように見えます。こうした異常を早期に発見することで、修理チームは、よりコストのかかる事故が発生する前に、電力線を是正することができます。

FLIR Scion OTMが、長距離、高解像度、比較的低コストであることは、大規模なユーティリティチームに装備する完璧なツールであることを意味しています。Scionは、ユーティリティ検査の完璧な第一歩であり、電力会社は、よりコストのかかる検査方法に移る前に、問題領域をより簡単に特定することができます。
